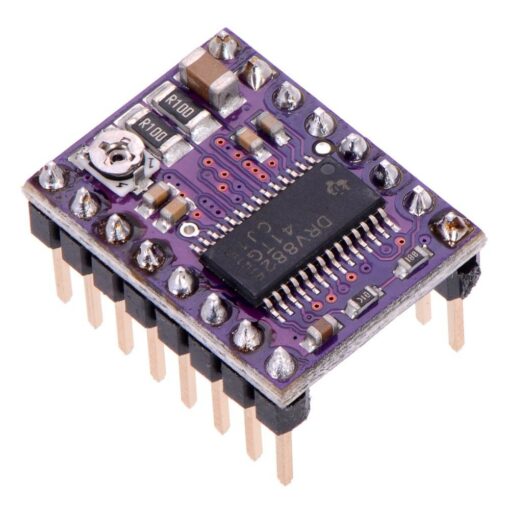

Descripción:El DRV8825 es un driver para motores a pasos con mayor capacidad de corriente que el muy conocido A4988 de Allegro que es bien conocido por su uso en máquinas CNC miniatura. El DRV8825 es ideal para utilizarse en aplicaciones de impresión 3D y otras máquinas CNC de mediano tamaño en donde el A4988 puede ser insuficiente. En este caso se comercializa el chip DRV8825 montado sobre una placa modular que se puede insertar en shields para arduino que comercializamos o también se puede montar sobre un protoboard para experimentar directamente con el chip.Este módulo soporta caracteristicas como limite de corriente ajustable por el usuario, protección contra sobre corriente y sobre temperatura, seis resoluciones de “micro-stepping” pudiendo llegar hasta 1/32 de paso. El voltaje de funcionamiento es de 8.2 a 45 volts y puede entregar aproximadamente 1.5A por fase sin necesidad de un disipador de calor o ventilación con aire, mientras que con la adecuada ventilación podemos llegar hasta a 2.2 A por fase.El módulo DRV8825 es compatible pin a pin con el módulo A4988 que también puede encontrar en nuestra tienda virtual, por lo que es una excelente opción para mejorar un equipo CNC existente que opera con el A4988, sin la necesidad de realizar modificación alguna en el hardware.Características:Funciona con sistemas de 3.3 y 5VProtección de sobre temperatura, sobrecorriente y voltaje bajoProteccion de corto a tierra, y corto de cargaPCB de 4 capasPin-compatible con el driver A4988El potenciometro te permite limitar la corriente máxima, para poder usar voltajes mas altos y lograr mejor resolución.Regulador incluidoEspecificaciones:Voltaje Lógico: 3.3V – 5V DCVolvaje potencia: 8.2V – 45V DCCorriente: 1.5A por bobina (máx. 2.2A)Interface de control de STEP y DIRECTION6 resoluciones: full step, half step, 1/4, 1/8, 1/16, 1/32Hoja de DatosAplicaciones:Impresoras 3DEscanersRoboticaAutomatizacion IndustrialMaquinaria de PrecisiónVideo seguridadCajeros automáticos
